詳細說明

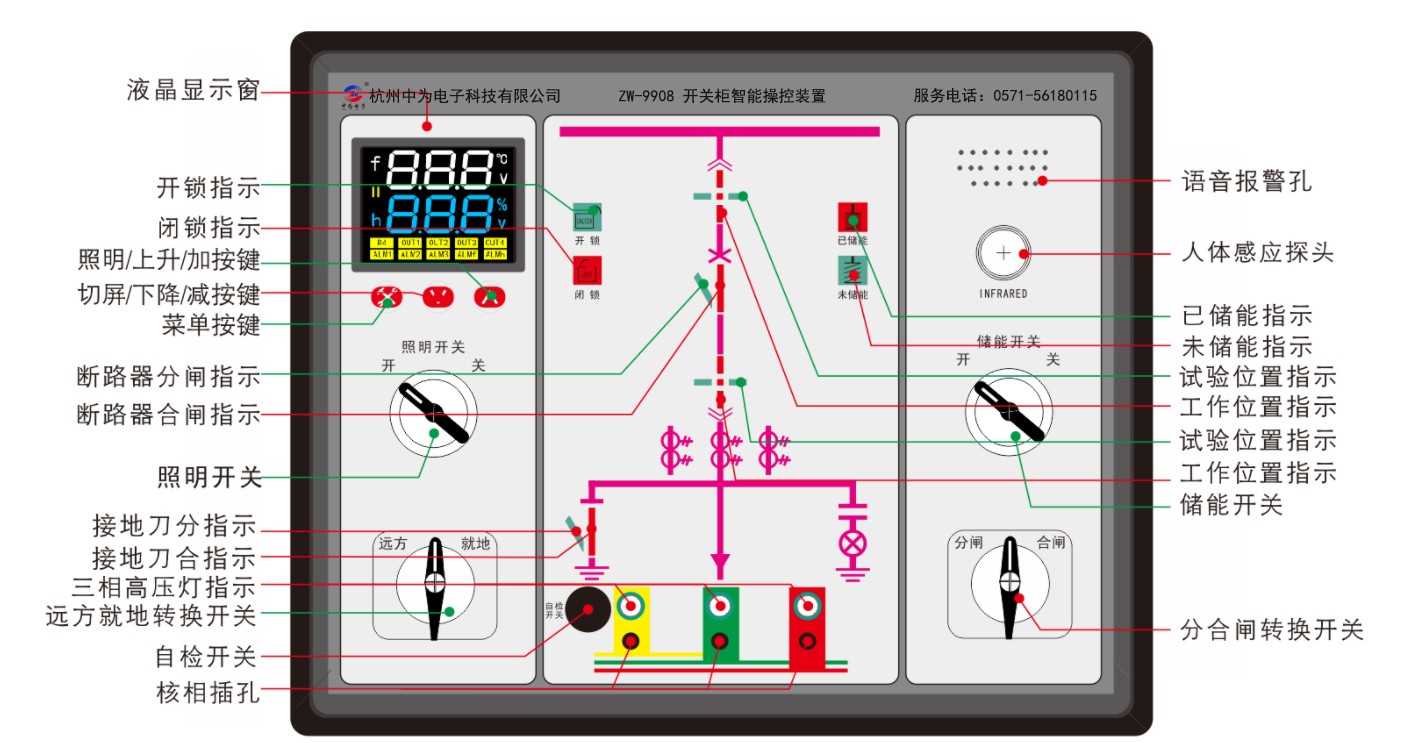

面板布局示意圖

技術性能指標：

        1、工作電源：AC/DC110-220V ±10% 50HZ

        2、工作環境：溫度-10℃～55℃；濕度≤75%RH；海拔高度≤3000m

        3、介質強度：≥AC3000V

        4、絕緣性能：≥100MΩ

        5、功    耗：≤10W

        6、抗靜電干擾：4000V

        7、抗電磁干擾性能：符合IEC255－22的標準規定

        8、測量范圍：溫度-30℃~130℃ ±1℃；濕度：0~99% ±3%RH；

        9、觸點輸出：有/無源（常規無源常開）容量AC220V 5A；   開關量輸入：無源接點；

        10、高壓顯示/閉鎖：啟輝電壓（KV）、閉鎖電壓（KV）符合GB52081高壓帶電指示儀標準；

        11、高壓自檢/核相：狀態指示高壓部分自我檢測，母聯柜之間相序校驗；

        12、語音報警：斷路器及接地刀誤操作時進行語音報警；

        13、人體感應：當人接近柜體時，高壓柜帶電或不帶電語音提示；

        14、通訊：Rs485  ModBus協議；

功能說明：

1. 1、液晶屏（LCD）顯示說明：

2.     本產品采用點陣LCD顯示，使視覺上更加柔和、顯示更加清晰；LCD背光的開啟是通過紅外探頭監測儀感應的，當操作人員接近柜子時LCD背光自動開啟；當操作人員離開時LCD背光根據設置的延時時間進行關閉，從而達到了合理的應用，延長了LCD的壽命。LCD背光延時時間可進入菜單設置。

3. 2、模擬指示部分：

4. 2.1、斷路器位置指示:

5.     工作位置觸點閉合時，紅色垂直模擬條點亮，顯示斷路器位于工作位置；試驗位置觸點閉合時，綠色水平模擬條點亮，顯示斷路器位于試驗位置。

6.     斷路器處于搖進位置或不在柜體內（既不在工作位置又不在試驗位置），紅色垂直模擬條和綠色，水平模擬條同時閃爍，顯示斷路器位于中間位置。

7. 2.2、斷路器狀態指示:

8.     合閘時，斷路器合觸點閉合，紅色垂直模擬條點亮；分閘時，斷路器分觸點閉合，綠色傾斜模擬條點亮。

9. 2.3、彈簧儲能指示:

10.     觸點閉合，紅色指示燈點亮，表示已儲能；觸點斷開，綠色指示燈點亮，表示未儲能。

11. 2.4、接地閘刀位置指示：

12.     觸點閉合，紅色垂直模擬條點亮，表示接地合閘；觸點斷開，綠色傾斜模擬條點亮，表示接地斷開。

13. 注：此處輸入接點必須為無源接點，標配為無源常開，無源常閉下單注明。

14. 3、溫、濕度監控部分(顯示溫度、濕度測量值、及傳感器報警模式更改):

15. 兩路溫度：測量范圍-30～130℃；回差：1～20℃；傳感器修正-20～20℃

16. 兩路濕度：測量范圍0～99%RH；回差：1～20%RH；傳感器修正-20～20%RH

17. 傳感器斷線或短路報警：在正常工作時，任何一路傳感器出現斷線或短路故障，這時LCD溫濕度顯示界面故障一路位置顯示LL或HHH提示符，同時報警指示燈將點亮，斷線報警輸出接點閉合(共用一組無源觸點)，詳見環境設置菜單—模式報警設置欄。

18. 負載斷線報警：產品為一路溫濕度共用一路負載輸出，在達到溫濕度控制要求時，任何一路加熱器出現斷線故障，這時LCD溫濕度顯示界面顯示故障一路有負載斷線，同時報警指示燈將點亮，斷線報警輸出接點閉合。

19. 超溫報警（風機輸出）：當環境溫度超過超溫設定值時，超溫報警輸出。

20. 4、 高壓帶電指示部分(符合《GB52081高壓帶電指示儀標準》規定):

21.     LED啟輝電壓(KV)：在（15%-25%）額定母線電壓；閉鎖啟控電壓(KV)：在（20%-40%）額定母線電壓。閉鎖繼電器輸出觸點額定容量：AC/DC 220V/5A。

22.  閉鎖繼電器動作規律如下:

23. 條      件	狀      態
    無輔助電源時	閉鎖接點斷開，禁止操作
    有輔助電源時，高壓電任一相帶電時	閉鎖接點斷開，禁止操作。閉鎖紅燈亮
    有輔助電源時，高壓三相都不帶電時	閉鎖接點閉合，允許操作。閉鎖紅燈滅

24. 注意：高壓母線6KV,10KV,24KV高壓傳感器容值按100-120pf生產，高壓母線35KV按45pf生產，特殊規格下單注明。

25.


26. 5、分合閘回路完好指示：測量顯示分合閘線包電壓，分析電壓參數液晶屏報警提示。

27. 注：下單注明線包電壓等級DC110V或DC220V

28. 6、語音報警：

29. A、三相高壓中任意一相帶電狀態時，當操作人員接近柜體時，語音提示“本柜已帶高壓，請注意安全”。

30. B、接地開關合閘狀態，誤將小車從試驗位置推至工作位置時，語音提示“請分接地開關”。

31. C、斷路器合閘狀態，誤將小車從試驗位置推至工作位置時，語音提示“請分?jǐn)嗦菲鳌薄?/span>

32. D、接地開關合閘狀態、斷路器合閘狀態，誤將小車從試驗位置推至工作位置時，語音提示“請分?jǐn)嗦菲鳎埛纸拥亻_關”。

33. 7、人體感應探頭：當操作人員進入感應探頭的感應范圍內時，會進行相應的語音提示。

34. 8、通訊功能：RS485接口，MODBUS通訊協議上傳溫濕度測量值、開關狀態信息和控制參數，詳見附表（不提供上位機軟件）。

35. 9、柜內照明控制輸出：按液晶顯示屏(LCD)下面右邊第一個按鍵“”，在產品正常工作狀態下，用戶可以開啟或者關閉柜內照明，也可以進入設置菜單進行照明延時設置。

36. 10、操作開關安裝：顯示儀表板上設有合閘/分閘轉換開關、儲能/未儲能轉換開關、遠方/ 就地開關，這些開關全部采用插拔式結構.

外形尺寸及安裝方式：

1、外型尺寸：242mm（寬）×198mm（高）×55mm（深）

2、開孔尺寸：220mm（寬）×165mm（高）

   3、安裝方式:先在儀表室門上開孔將其裝入，然后用三個卡件（產品附帶）從背后卡緊，接線端子為插拔式。
