詳細說明

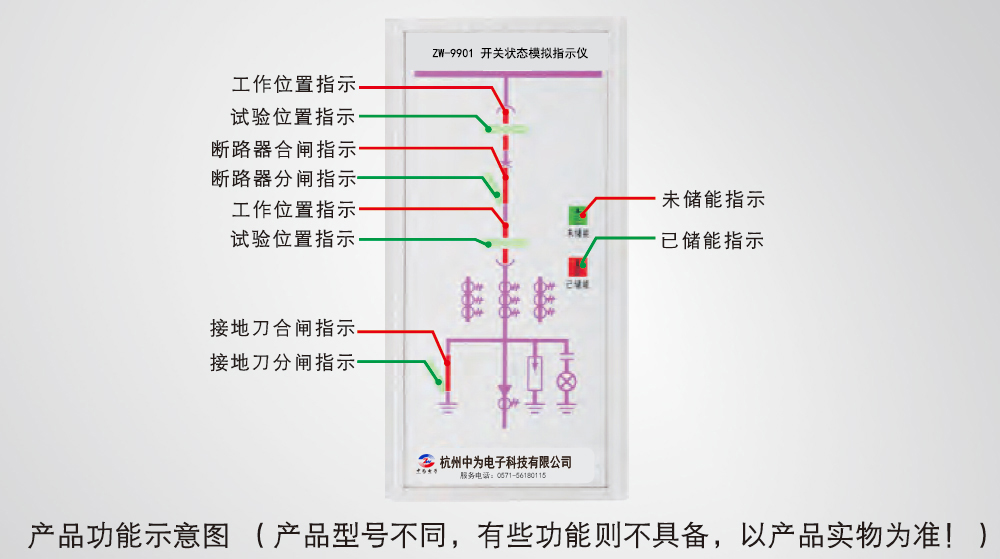

面板布局示意圖

技術性能指標：

    1、工作電壓：AC/DC 110V～220V 50Hz ±10%

    2、工作環境：溫度-10℃～55℃；濕度≤75%RH；海拔高度≤3000m

    3、控溫模式：升/降溫型，控濕模式：除濕型

    4、抗電強度：外殼與端子間大于AC2000V。

    5、絕緣性能：外殼與端子間大于100MΩ。

    6、功    耗：≤10W

    7、溫度測量范圍：-30～130℃

    8、濕度測量范圍：0～99%RH

    9、強制閉鎖動作壽命：＞10000次

    10、主控輸出/報警輸出：無源，阻性負載，觸點容量AC220V 5A

    11、閉鎖繼電器輸出接點額定容量：AC 220V/3A  DC110V 3A。

功能說明：

1. 1、模擬指示部分：

2. 1.1、斷路器位置指示:

3.     工作位置觸點閉合時，紅色垂直模擬條點亮，顯示斷路器位于工作位置；試驗位置觸點閉合時，綠色水平模擬條點亮，顯示斷路器位于試驗位置。

4.     斷路器處于搖進位置或不在柜體內（既不在工作位置又不在試驗位置），紅色垂直模擬條和綠色，水平模擬條同時閃爍，顯示斷路器位于中間位置。

5. 1.2、斷路器狀態指示:

6.     合閘時，斷路器合觸點閉合，紅色垂直模擬條點亮；分閘時，斷路器分觸點閉合，綠色傾斜模擬條點亮。

7. 1.3、彈簧儲能指示:

8.     觸點閉合，紅色指示燈點亮，表示已儲能；觸點斷開，綠色指示燈點亮，表示未儲能。

9. 1.4、接地閘刀位置指示：

10.     觸點閉合，紅色垂直模擬條點亮，表示接地合閘；觸點斷開，綠色傾斜模擬條點亮，表示接地斷開。

11. 注：此處輸入接點必須為無源接點，標配為無源常開，無源常閉下單注明。

12.


13.


外形尺寸及安裝方式：

        1、外型尺寸：90mm（寬）×180mm（高）×25mm（深）

        2、開孔尺寸：73mm（寬）×161mm（高）

        3、安裝方式:螺釘安裝Φ3.5mm-4螺孔
