（一）設備簡況：

2號機組1992年2月投產，法國ALSTOM公司原裝進口，額定容量360MW，鍋爐型式為亞臨界、一次中間再熱、強制循環、雙拱爐膛、固態排渣、燃煤汽包爐，燃燒方式為“W”火焰，配置兩套中間儲倉式制粉系統,在爐膛30.8M前后墻共布置18臺燃燒器。

2017年進行超低排放改造，包括低氮燃燒器改造、WGGH系統改造和脫硫系統改造。低氮改造廠家煙臺龍源，將原36個直流縫隙式燃燒器更換為18個煙臺龍源公司的旋流低氮燃燒器。設計煤種：70%無煙煤+30%煙煤。煙氣系統配置一臺動葉可調增壓風機和兩臺帶變頻模式的靜葉可調引風機。

在鍋爐22米爐膛左右側共四角，每角設置2點，共8點光電溫度計測量爐膛燃燒溫度。鍋爐滅火保護設置為：①爐膛壓力正常時，“每角光電溫度計2取2低于800 ℃為1，再四角四取三為1”延時5S 鍋爐MFT；②“每角光電溫度計2取2低于800 ℃為1，再四角四取三為1”與上“爐膛壓力超出+1.5 kPa 、-0.8 kPa” 鍋爐無延時MFT。

在鍋爐58米標高處，設置3個爐膛壓力極高開關（定值為2.0kpa）、3個壓力極低開關（定值為-1.2kpa）、3個壓力變送器，壓力極低開關A、壓力極高開關B、壓力極高開關C及壓力變送器C布置于鍋爐A側, 壓力極高開關A、壓力極低開關B、壓力極低開關C及壓力變送器A\B布置于鍋爐B側。3個壓力變送器三取中,通過濾波得到爐膛壓力計算值作為爐膛壓力自動調節的被調量。機組爐膛壓力保護設置為：3個壓力極高開關3取2無延時做為爐膛壓力極高保護；3個壓力極低開關3取2無延時做為爐膛壓力極低保護。

機組設置油槍熱備用自動投入保護邏輯，自動投入觸發條件為：每角光電溫度計2取2低于800 ℃為1，再四角四取二為1”時熱備油槍（B15、B25，或H15、H25）自動投入。

（二）事前工況：

2號機組負荷219.1MW，協調控制投入，兩側制粉系統運行，送風手動控制，引風機變頻運行，除E2外其它17臺給粉機運行，火焰電視正常，各項參數穩定。主汽壓力11.588MPa，主汽壓力偏差0.1Mpa，汽包水位-256.6mm，一次風壓3.72Kpa，燃料量108.465T/H,兩側送風機擋板開度38%/38%，總風量570.9KNM3/H。爐膛負壓測量值-0.042/-0.047/-0.034Kpa，計算值-0.04Kpa。兩側引風機變頻指令58.2%、56.2%，變頻轉速585.4、571.2rpm（58.8%、57.4%），工頻電流55.4A、55.66A。增壓風機入口壓力99.8pa，動葉開度43.2%，電流211.7A。爐膛四角溫度分別為1098.2/1206.9℃、1200/1419.8℃、1125.6/1244.3℃、1009.9/1049.9℃。

（三）事件經過：

14:36:14，2號機組負荷219.1MW，爐膛負壓開始小幅波動。

14:36:18，爐膛負壓變送器測量值低至波谷-0.184/-0.202/-0.196Kpa。

14:36:36，爐膛負壓變送器測量值高至波峰0.042/0.063/0.059Kpa。

14:37:05，爐膛負壓變送器測量值低至波谷-0.220/-0.247/-0.247Kpa。

14:37:30，爐膛負壓變送器測量值高至波峰0.118/0.147/0.145Kpa，8秒之后爐膛負壓開始下降。

14:37:40，爐膛負壓變送器測量值0.072/0.086/0.087Kpa。

14:37:46，G2給粉機有垮粉跡象，G210/G230兩根粉管風壓測量1.73/1.6Kpa（＞1.5 Kpa報警），14:37:50，值班員將G2給粉機轉速由6.7rpm減至0轉。

14:37:49，爐膛負壓變送器測量值-0.030/-0.035/-0.021Kpa。

14:37:50，爐膛負壓變送器測量值-0.112/-0.131/-0.128Kpa。

從14:37:50，開始，爐膛負壓開始急劇下降。

14:37:52，爐膛負壓變送器測量值-0.191/-0.219/-0.223Kpa。

14:37:54，爐膛負壓變送器測量值-0.213/-0.248/-0.235Kpa。

14:37:56，爐膛負壓變送器測量值-0.398/-0.460/-0.447Kpa。

14:37:58，爐膛負壓變送器測量值-0.449/-0.496/-0.504Kpa。

14:37:59，爐膛負壓變送器測量值-0.619/-0.727/-0.677Kpa。

14:37:59，爐膛負壓極低三個壓力開關信號反轉，鍋爐MFT動作，首出“爐膛負壓極低”，汽機、發電機聯跳正常。

14:38:00，爐膛負壓變送器測量值-1.327/-1.316/-1.268Kpa，計算值-0.33Kpa。主汽壓力11.639MPa，主汽壓力偏差0.2Mpa，汽包水位-304.1mm，一次風壓3.44Kpa，燃料量105.801T/H, 兩側送風機擋板開度38%/38%，總風量581KNM3/H。兩側引風機變頻指令38.8%、36.8%，變頻轉速618.1、604.5rpm（62.1%、60.7%），工頻電流61.77、64.58A，比爐膛負壓開始波動前偏大6.35、8.91A。增壓風機入口壓力260pa，動葉開度45.7%，電流217A。爐膛四角溫度分別為939.8/1106.9℃、1114.5/1116.1℃、930.5/1181℃、864.1/708.2℃，油槍自投條件未達到，滅火保護判據未達到。

17:03， 按調度令#2鍋爐點火，18:47，機組重新并網運行。

當班煤質：全水8.1%、收到基揮發分13.48%、干燥基灰分36.1%、低位發熱量18.08MJ/KG; 白班：全水7.3%、收到基揮發分13.88%、干燥基灰分30.59%、低位發熱量20.57MJ/KG。

現場檢查撈渣機內無垮焦。

檢修人員對自動控制系統進行了檢查，現場及工程師站無相關檢修工作，現場檢查測量儀表工作正常。

（四）原因分析：

機組異常停運后，廠里立即組織了相關技術人員對負壓保護動作原因進行分析，4月20日西安熱工研究院的兩位技術專家到廠，廠里再次組織人員進行了分析，經與會人員對各項數據的認真、仔細的研究，事件原因分析如下：

1、      事件發生前鍋爐各項參數穩定，爐膛壓力短時從最后一個波峰迅速降低到極低保護動作，分析認為鍋爐燃燒不穩，爐膛負壓波動調節過程中出現局部燃燒惡化，導致爐膛負壓保護動作是本次異常停運的直接原因。判斷依據如下：

1)從14:37:49到14:38:00的11秒時間里，爐膛負壓測量值從-0.030/-0.035/-0.021Kpa變化到-1.327/-1.316/-1.268Kpa，變化量達到-1.297/-1.281/-1.247Kpa。（詳見附件1：機組負壓變化列表）

2)從14:37:50到14:38:00的10S鐘時間里，所有爐膛4個角的8支爐膛溫度計均在下降，其中四號角的兩支溫度計在MFT時降至864.1℃/708.2℃，爐膛滅火保護動作設定值為800℃。（詳見附件2-9：機組滅火保護溫度檢測曲線圖）

3)汽包水位從14:37:13的-260.3mm下降到14:37:47的-329.7mm。（見附圖10）

2、      影響鍋爐燃燒穩定，導致燃燒局部惡化的間接原因：

1)給粉機數量共18臺，事發前運行17臺，停運1臺，在低負荷下火焰集中度較差，不利于機組的穩定燃燒。

2)入爐煤熱值偏低，摻配不均，造成個別燃燒器燃燒不穩定，引起燃燒局部惡化。

3)爐膛負壓自動調節系統適應能力不足。事發時及4月份3次爐膛負壓波動時，引風自動調節系統動作正常（詳見附件10-14：機組引風機控制邏輯框圖及爐膛負壓控制曲線圖），但因爐膛壓力濾波、變頻器速率限制、系統慣性遲延等原因，導致爐膛負壓調節系統有一定的滯后性，且引風機與送風機、增壓風機等的自動調節系統功能及參數也有可以優化的空間，自動控制系統應對異常工況的能力還有待提高。爐膛負壓計算值滯后原始測量計算值跟不上測量值的變化，鍋爐MFT時爐膛負壓原始值-1.327/-1.316/-1.268Kpa，已經達到跳閘值-1.2Kpa，但計算值才到-0.33Kpa。由于爐膛負壓調節滯后，負壓波動大增加了燃燒的擾動。兩側引風機變頻器速率受限（實際變頻升速率分別為6.4、6.5轉/秒，降速率分別為3.1、3.3轉/秒），導致引風機變頻動作滯后（MFT時兩側引風機變頻指令為38.8%、36.8%，但變頻轉速實際為58.8%、57.4%）。

（五）暴露問題

1、對改造后低氮燃燒器的燃燒特性不熟悉，對低負荷工況下投運過多燃燒器的負面作用認識不夠；

2、配煤摻燒工作有待提高。鍋爐低負荷時段配煤質量下限應適當提高，同時當摻配煤中有煤質較差的煤種時，應提前給運行部通報信息。

3、鍋爐低負荷穩定燃燒、防止熄火的措施有待強化。對低負荷時停運給粉機對燃燒產生擾動的預想和防范措施準備不足，低負荷時燃燒器的投運方式有待試驗優化。

4、鍋爐負壓自動調節能力還有待提高,未針對變頻器的相關性能進一步優化爐膛壓力控制系統參數。

（六）防范措施：

1、聯系煙臺龍源派專業人員到廠進行指導，綜合考慮給粉機轉速和粉管風壓的影響，保證燃燒穩定的前提下，進行低負荷停運給粉機的試驗，盡量多停運給粉機，提高一次風壓，并形成制度指導運行操作，提高燃燒器的穩定性。

2、強化配煤摻燒工作。加強入廠煤煤質監管，完善入廠煤礦發煤質預報機制；提高入爐煤熱值允許范圍的下限（由原18MJ/KG提高至18.5MJ/KG），完善并落實確保摻配均勻的措施，避免因煤質不均、劣質煤集中燃燒造成的燃燒波動、惡化；對摻配煤中單一煤種熱值低于18MJ/KG，及時向運行部通報。

3、組織煙臺龍源專業人員和各生產部門技術人員對低氮燃燒器改造后的燃燒穩定性進行進一步的分析，排查分析低氮燃燒器燃燒擾動的影響因素，針對性修改完善低負荷穩燃和防止熄火措施。并結合深度調峰要求，重新摸索該燃燒器的低負荷穩燃性能。

4、適當優化爐膛負壓保護動作的控制策略。在滿足規范、保證安全的前提下，適當放寬保護設定值。

5、優化油槍熱備用自動投入邏輯，準確判斷燃燒異常、及時投入油槍，提高燃燒波動時的穩燃能力。

6、兩側引風機變頻模式運行時影響升降速率，降低了自動控制系統異常工況的響應能力。對變頻器的性能的適應性重新評估，在評估前引風機變頻切至工頻運行。

7、對協調控制方式下送風機、引風機、增壓風機等自動調節控制系統進行優化，應根據變頻器的相關性能進一步優化爐膛壓力控制系統參數，提高自動調節系統適應復雜工況的能力。

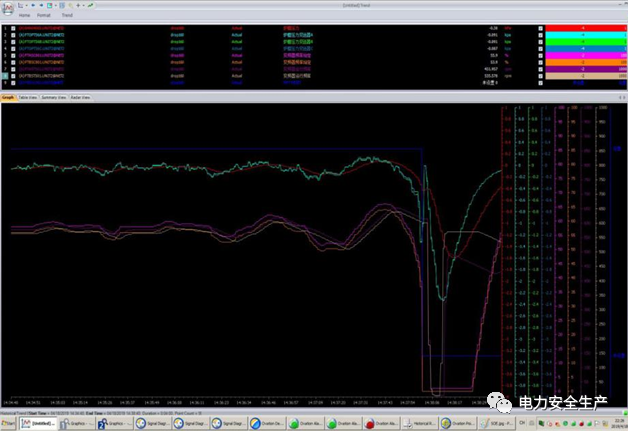

附件1：事發前10S機組負壓及調節指令、反饋變化列表

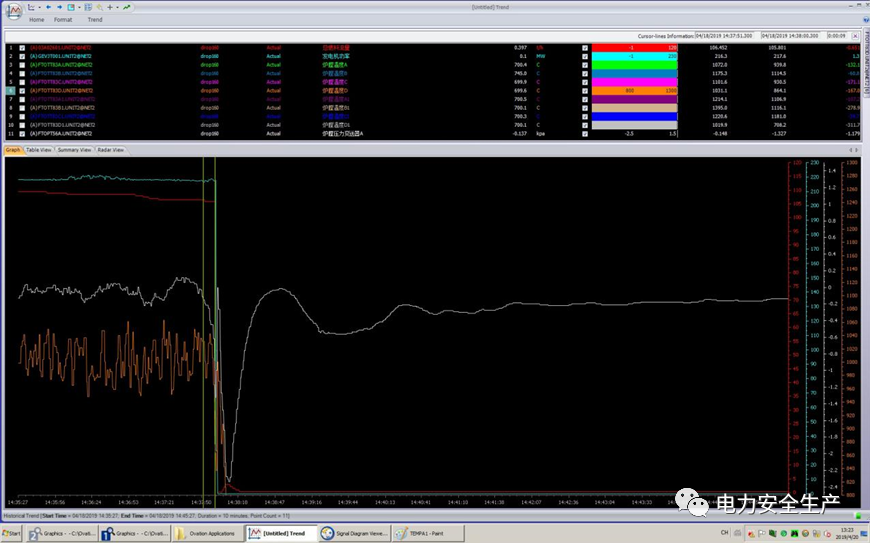

附件2：機組滅火保護溫度檢測A曲線圖

上圖為#1角溫度測點A，MFT前10秒時間內溫度由1106.2℃將至939.8℃，下降幅度為166.4℃。

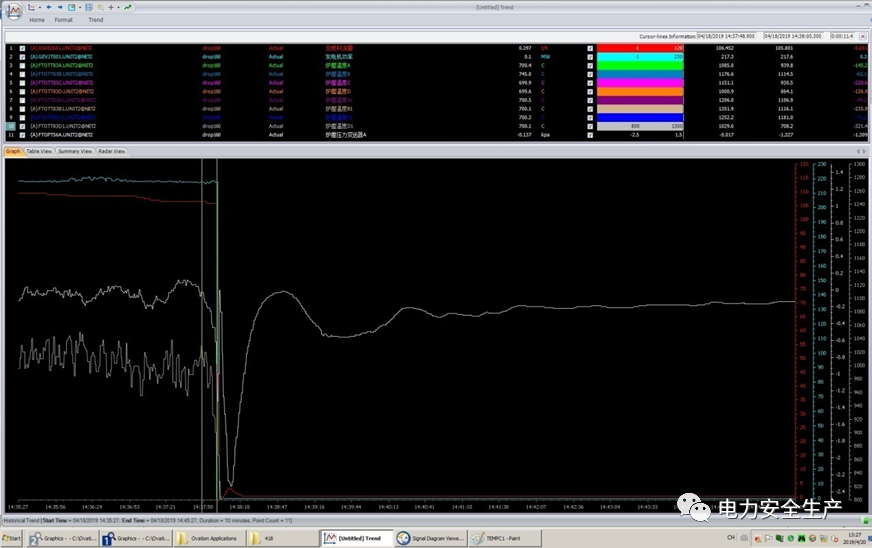

附件3：機組滅火保護溫度檢測A1曲線圖

上圖為#1角溫度測點A1，MFT前10秒時間內溫度由1243.1℃將至1106.9℃，下降幅度為136.2℃。

附件4：機組滅火保護溫度檢測B曲線圖

上圖為#2角溫度測點B，MFT前10秒時間內溫度由1176.6℃將至1165.1℃，下降幅度為11.5℃。

附件5：機組滅火保護溫度檢測B1曲線圖

上圖為#2角溫度測點B1，MFT前10秒時間內溫度由1395℃將至1116.1℃，下降幅度為278.9℃。

附件6：機組滅火保護溫度檢測C曲線圖

上圖為#3角溫度測點C，MFT前10秒時間內溫度由1179.3℃將至930.5℃，下降幅度為248.8℃。

附件7：機組滅火保護溫度檢測C1曲線圖

上圖為#3角溫度測點C1，MFT前10秒時間內溫度由1252.2℃將至1181℃，下降幅度為71.2℃。

附件8：機組滅火保護溫度檢測D曲線圖

上圖為#4角溫度測點D，MFT前10秒時間內溫度由1031.1℃將至864.1℃，下降幅度為167℃。

附件9：機組滅火保護溫度檢測D1曲線圖

上圖為#4角溫度測點D1，MFT前10秒時間內溫度由1029.6℃將至708.2℃，下降幅度為321.4℃。

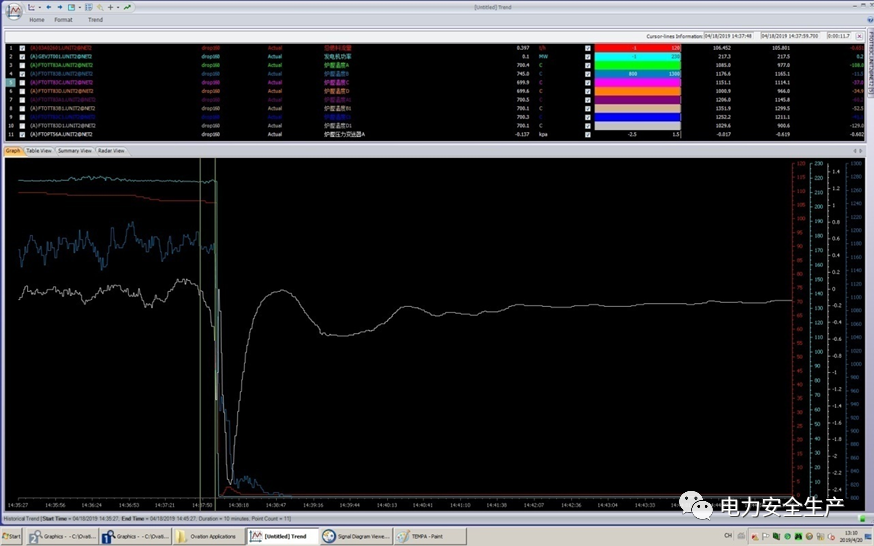

附件10：跳閘前汽包水位曲線圖

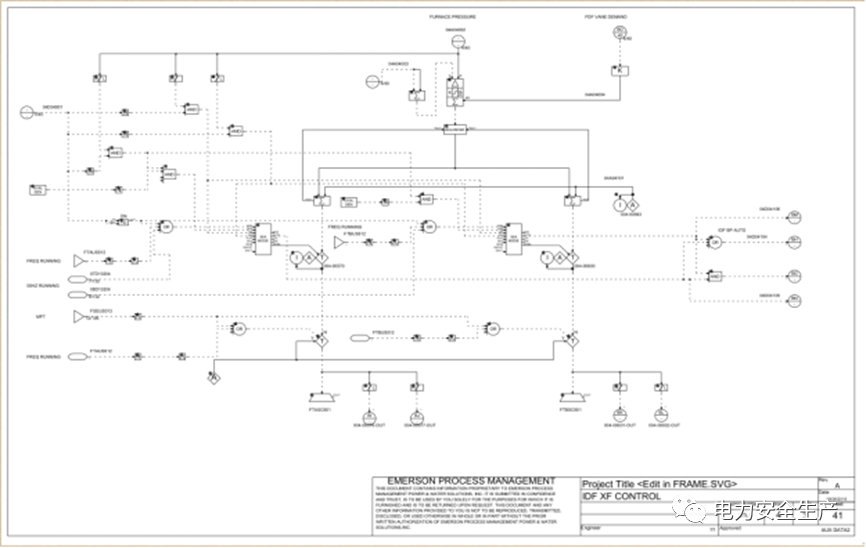

附件11：機組引風機控制邏輯框圖

引風機負壓變頻自動調節控制回路采用單個PI控制，設置有送風指令前饋，與增壓風機無相關前饋設置。調節參數設置為：負壓濾波時間常數8S，增益P:2.8,積分時間I：90S，送風前饋增益1.6。爐膛壓力＞0.5KPa時閉鎖減，低于-1.3 KPa時閉鎖增。

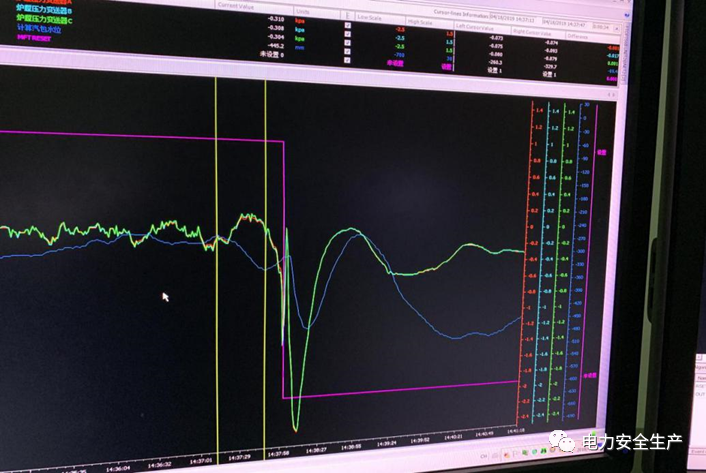

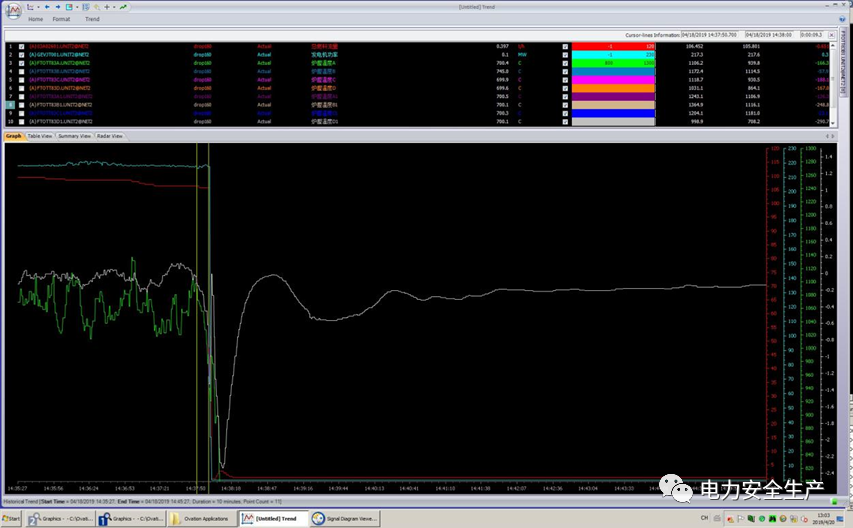

附件12：事發當日機組引風機爐膛負壓控制曲線圖

14：37：49之后的11秒內，爐膛壓力快速的由-0.030kpa下降至-1.316kpa，觸發MFT。

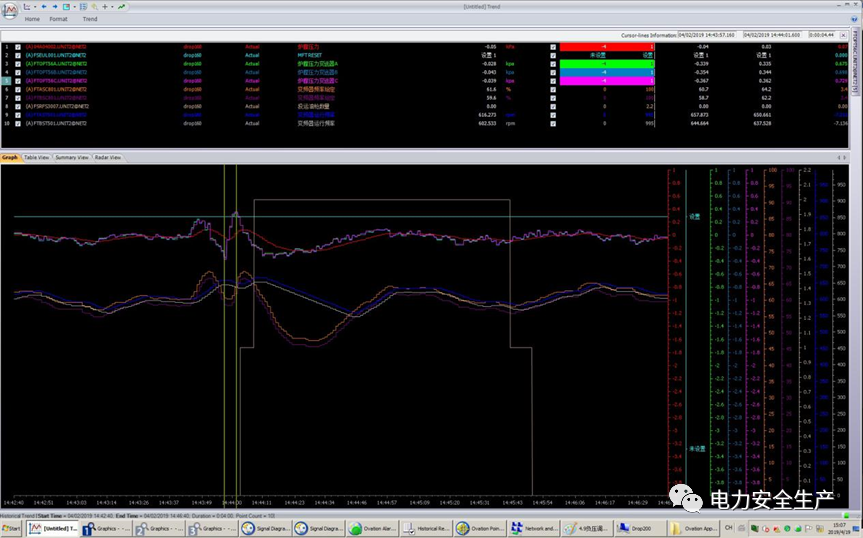

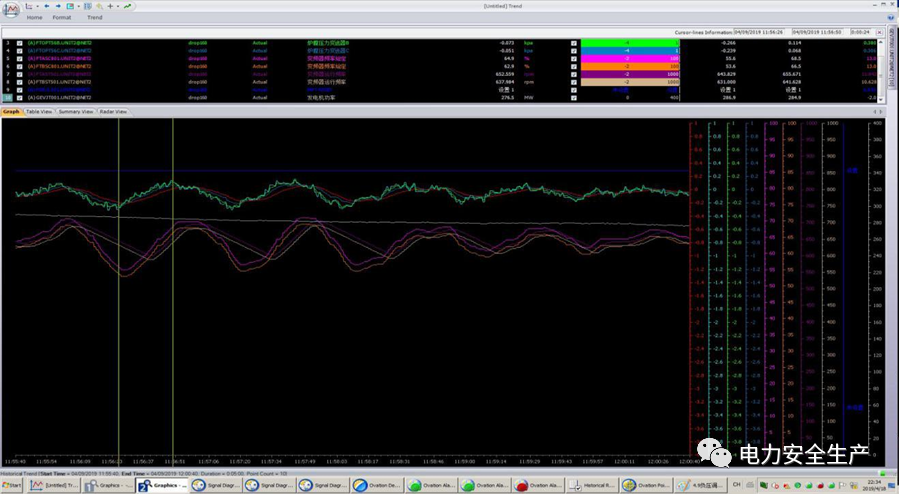

附件13：事發前4月2日機組引風機爐膛負壓控制曲線圖

上圖為2019年4月2日14:42-14:46爐膛壓力調節曲線，圖中選取的兩點處爐膛壓力在4秒的時間里由-0.354kpa波動至0.344kpa，波動范圍為0.698kpa，在波動發生的1分鐘后調節系統收斂，且調節趨勢趨于平穩，調節過程良好。

附件14：事發前4月9日機組引風機爐膛負壓控制曲線圖

上圖為2019年4月9日11:55-12:00爐膛壓力調節曲線，圖中選取的兩點處爐膛壓力在24秒的時間里由-0.266kpa波動至0.114kpa，波動范圍為0.380kpa，在波動發生的2分鐘后調節系統收斂，且調節趨勢趨于平穩，調節過程合格。

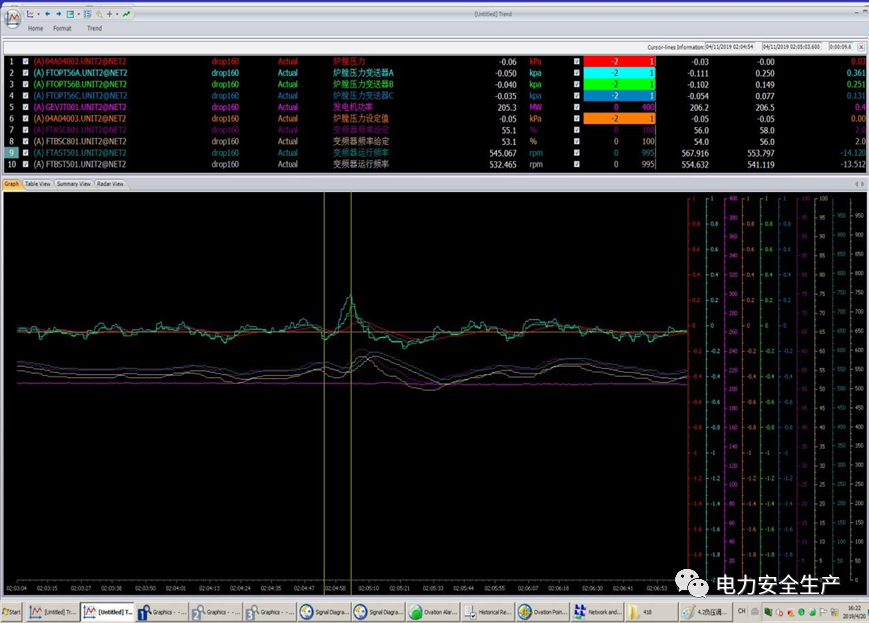

附件15：事發前4月11日機組引風機爐膛負壓控制曲線圖

上圖為2019年4月11日2:03-2:07爐膛壓力調節曲線，圖中選取的兩點處爐膛壓力在6秒的時間里由-0.102kpa波動至0.149kpa，波動范圍為0.251kpa，在波動發生的1分鐘后調節系統收斂，且調節趨勢趨于平穩，調節過程良好。

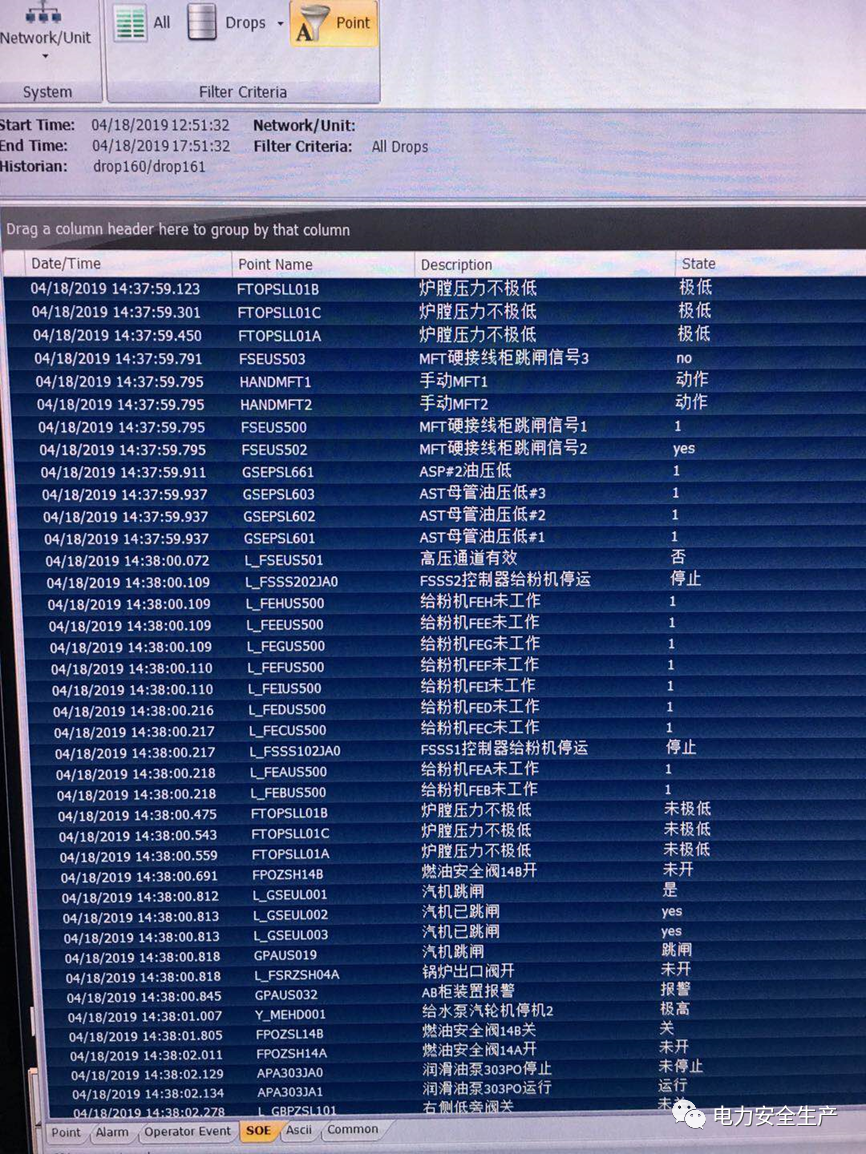

附件16：機組SOE記錄

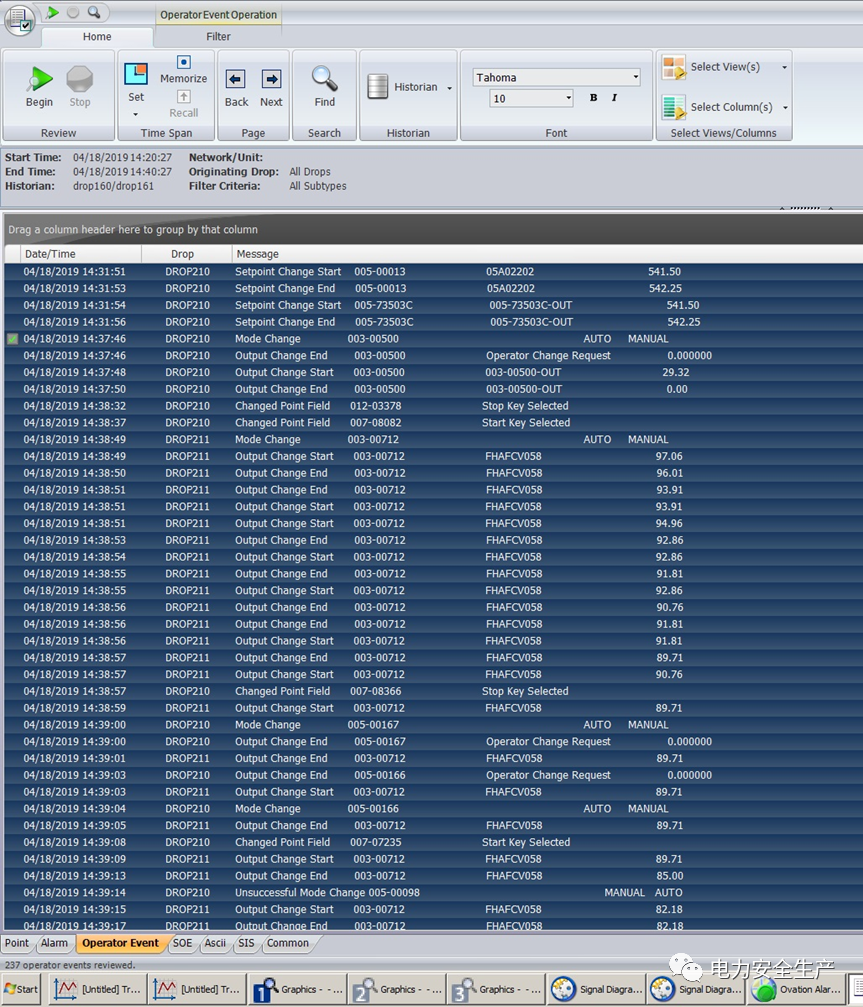

附件17：機組操作員記錄
